Kartografiskt material - Stockholm

Kartagos ersättare heter dpFieldmap och hittas via nätverket i datorsalen/skolan på de här platserna:

För studenter
S:\STUDENTS\APPS\dpFieldMap\7.0_sv

För lärare
S:\STAFF\ABE\dpFieldMap\7.0_sv

kör programmet OFFLINE.

Sedan går det att exportera all data, som DXF eller SHAPE. Håll koll på projektionen. Den är inställd, inte som SWEREF 99 TM 3006, utan som Stockholms lokala projektionssystem.

B2: grafisk revidering

B2: kompletterande uppgift

Revidera din uppgift B2 efter dagens föreläsning. Se över ditt val av typsnitt och placering av text. Och följ Evas tips. Revidera och ladda upp igen på servern.

Eva Wilson - några tips

Några snabba tips från dagens föreläsare Eva Wilson:

Bra källor för typsnitt, många helt gratis:

Fontshop

Typekit [Adobe]

MyFonts

Google Fonts

Grilli Type


Och ett boktips. Eva rekommenderar Ellen Luptons bok "Thinking with Type"

Data - Typ - Visualisering

B2: 600 x 600 M

Stockholms inre periferi i 600 x 600 meters grid

B2. Att beskriva en plats.
Vi forstätter att arbeta med Stockholm utanför Stockholms kommun. Du ska arbeta med en geografisk plats – en 600 x 600 meter kvadrat – och utforma en eller flera diagram. Inte kartor, utan diagram; stor skillnad. Välj ett område som intresserar dig eller gör valet utifrån något du skulle vilja undersöka (komplex natur, trafikflöden etc). Nödvändiga filer för att identifiera kvadraterna finns här:
Grid: PDF + KML [Google Earth] + Shapefil [QGIS] finns på server HÄR.

Använd datakällor som Lantmäteriet, SCB, SGU och andra erbjuder via GET eller annat  håll. Men istället för att omvandla det till kartmaterial - geografiskt relaterad grafik - tänk till och berätta om stad, landskap, människor et cetera med diagram. Gör en eller ett par diagram (om det går snabbt). Diagrammen ska ha en viss nivå, en verkshöjd, alltså vara grafiskt medvetna. Läs och reflektera över Edward Tuftes text i dossiern (den om "Graphic Excellence"). Upprepa metoden från B1: hitta en förebild, utgå ifrån den och utveckla och skapa något eget.
Skriv också var du har fått informationen/datat ifrån.


Verktyg: Texteditor, Spreadsheet (Excel/Google Drive/LibreOffice Calc), Illustrator/Inkscape, QGIS
Inlämning: 2016.01.15 14:30
Filtyp: PDF
Format: A3 [liggande]
Filnamn: B2_Studentnummer_Gridnummer.PDF

Tips: True Size of

Studenttips: The True Size Of...

B1

Graphis Diagrams (1974)

B1. Referens - Swatch - Diagram

Undersök ett av de diagram som intresserar dig och som ligger på servern [här] eller som du hittar på vår Pinterestsida [här]. Fundera över:
a) vilken typ av data som har använts
b) vilken diagramtyp som tillämpas
c) hur visualiseringen är upplagd och vilket ursprungsformat diagrammet kan ha haft,

Kopiera sedan den grafiska gestaltningen: punkt, linje, yta, färg och mönster och typsnitt enligt Jacques Bertins (fransk kartograf) diagram nedan. Se Bertins diagram som ett stöd eller utgångspunkt i det arbete, ett sätt att särskilja de grafiska elementen. Gör sedan en egen palett (swatch) i Illustrator (eller motsvarande vektorprogram).

Försök sedan skapa ett eget diagram utifrån orginalets logik. Sammanställ en mindre mängd data (minst 8 ) och gestalta ett diagram med där bara två saker får varieras: storlek och position. Exakt vilken data får du välja själv; det kan vara olika typer av saker du har kylskåpet, platser du rör dig mellan. Det kan vara ett aspekt av ett gammalt projekt som du gestaltar. Viktigt är att det finns en precision och exakthet, utgångspunkten ska vara siffror inte gissade kvantiteter.

Verktyg: Texteditor, Spreadsheet (Excel/Google Drive/LibreOffice Calc), Illustrator/Inkscape
Inlämning: 2016.01.12 13:00
Filtyp: PDF
Format: A3 [liggande]
Filnamn: B1_Studentnummer.PDF


------------------------

Uppgift B3: Textuppgift

Uta Eisenreich: Network-Teamwork Sociograms (2002)

Läs de tre texterna i kompendie B under veckan. Sammanfatta dina anteckningar från i en text som inte understiger 4000 tecken inklusive blanksteg. Analysera och reflektera ifall du känner för det - men - stödord och torra referat går lika fint. Det är inte bedömning din texts verkshöjd, utan om du har läst och kanske förstått texterna. Ladda upp på servern senast på förmiddagen måndagen den 18:e januari.
Texterna hittar du i KTH Web file manager: här

Texter:
– Peter Hall "Bubbles, Lines and String: How Visualization Shapes Society" från Andrew Blauvelt and Ellen Lupton (ed.) Graphic design : now in production (2011), pp. 170–185
– Edward Tufte: “Graphical Excellence” in “The Visual Display of Quantitative Information” (1983), pp. 13–51
– Anthony Vidler: “Diagram of Diagrams” in Representations no. 72, 2000, pp. 1–20

Inlämning
Filformat: PDF
Filnamn: B3_Studentnummer.PDF

Efter Kartago

Det verkar som att Kartago – vår källa för ritningsunderlag i Stockholm – har fått en uppdatering. Enligt intra.abe.kth.se ska vi kunna ta del av det här nu:

1. Baskarta – täckande hela staden
a. Registerkarta (gränser, texter mm)
b. Markdetaljer (byggnader, gator mm)
c. Markhöjder (höjdkurvor, höjdpunkter)

2. Stadskarta – täckande hela staden

3. Tätortskarta – täckande hela länet

4. Ortofoto – senaste utgåva som bildpyramid, tidigare som wms-tjänst

5. Plantjänst – planmosaik och plangränser, som wms-tjänst

"Data kan exporteras till DXF eller ArcINFO shape format eller som bilder som lämpar sig för att användas som illustrationer i publikationer."

Men, man måste använda ett program som heter dpFieldmap. Ska finnas i datorsalen och i skolägda datorer. Den som provar får gärna berätta om, och hur det funkar.
Info om filformaten:
DXF: öppnas av Autocad / Rhino / QGIS + massa fler
Shape: öppnas lättast av QGIS
WMS: Webtjänst där bilden/kartan laddas efter skala och utsnitt. Öppnast enklast med QGIS.

Schema vecka 2

Så här ser schemat inför veckan ut. Fyra föreläsningar, demos, film. Och lägg märke till att på fredagen har vi bytt tid med Representation 2. Föreläsning på förmiddagen. Inte eftermiddagen som KTH Social kan påstå.

MÅNDAG
13:00–16:00 Intro + Föreläsning: Om Diagram + Film
Plats: A108

TISDAG

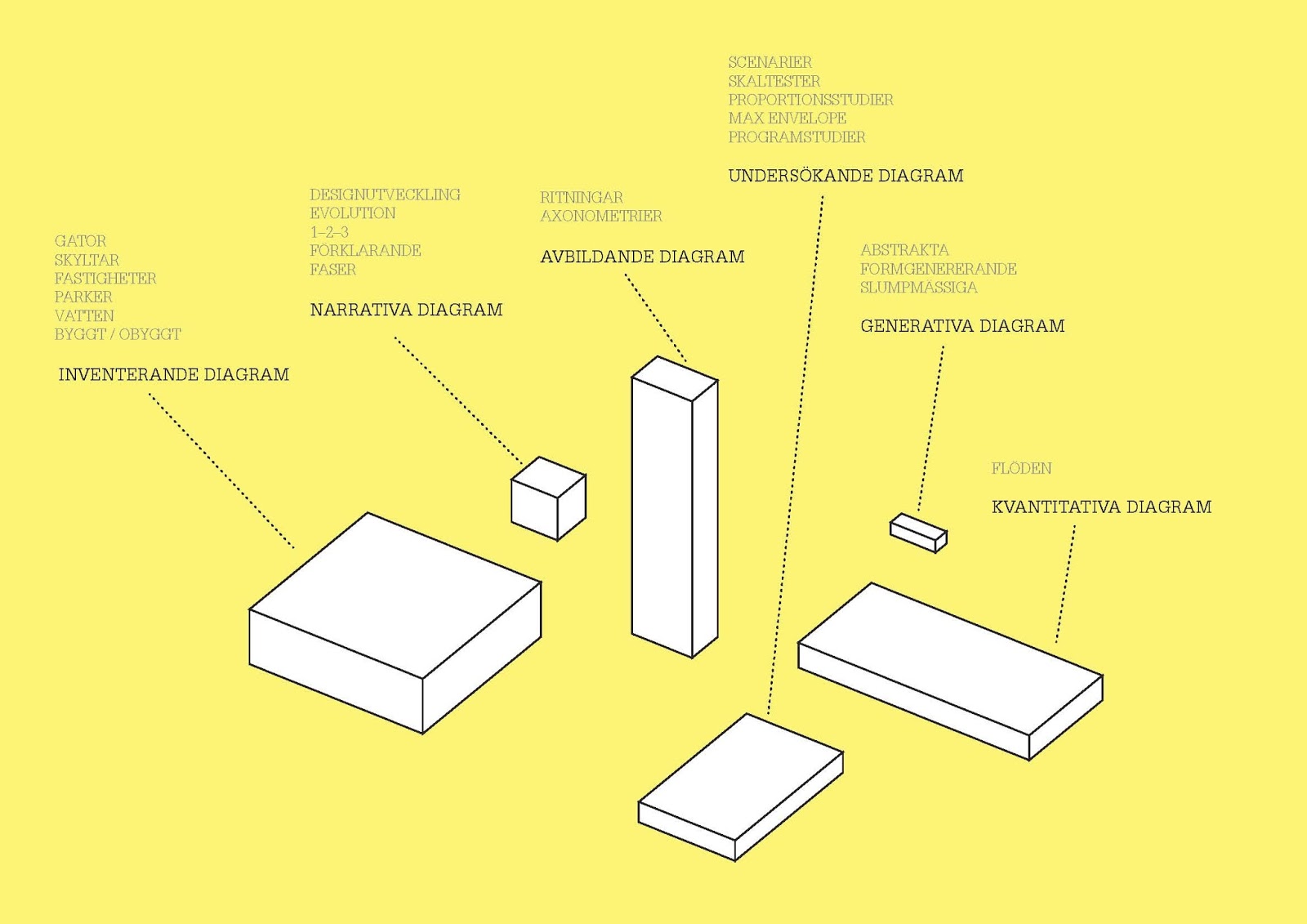

13:00–16:00 Föreläsning: Arkitektur och diagram + Demo
Plats: A108

ONSDAG
10:00–12:00 På ritsalen för frågor
Plats: enligt senare besked
13:00–14:15 Föreläsning Pablo Miranda Carranza: Om Processing och mer
14:30–15:30 [c:a] Frågor + eventuellt demo
Plats: A108

TORSDAG
13:00–15:30 På ritsalen för frågor
Plats: enligt senare besked

FREDAG
10:00–12:00 Föreläsning Eva Wilson: Om grafisk form
Plats: A108
15:00–16:30 Genomgång och avslutning
Plats: A108

Lantmäteriets öppna gis-data

Nu har Lantmäteriet plötsligt gjort en massa GIS-data (eller geodata om man vill) öppet – tillgängligt för alla utan inloggning via GET eller så. Det här finns nu (en hel del är samma sak som du hittar på GET):

GSD-Distriktsindelning
GSD-Fjällinformation, vektor - fr.o.m. 1 januari 2016
GSD-Höjddata, grid 50+
GSD-Terrängkartan, vektor - fr.o.m. 1 januari 2016
GSD-Vägkartan, vektor - fr.o.m. 1 januari 2016
GSD-Översiktskartan, vektor
Positioneringstjänst DGNSS - fr.o.m. 1 januari 2016
Sverige 1:1 miljon
Sverige 1:1 miljon, raster
Sverige 1:5 miljoner
Sverige 1:10 miljoner
Sverige 1:20 miljoner
Sverigekarta, i enkelt pdf-format
Topografisk webbkarta Visning, CC BY

Inloggning (man ska visst skapa sig ett användarkonto) sker här: FTP
